WBTU10

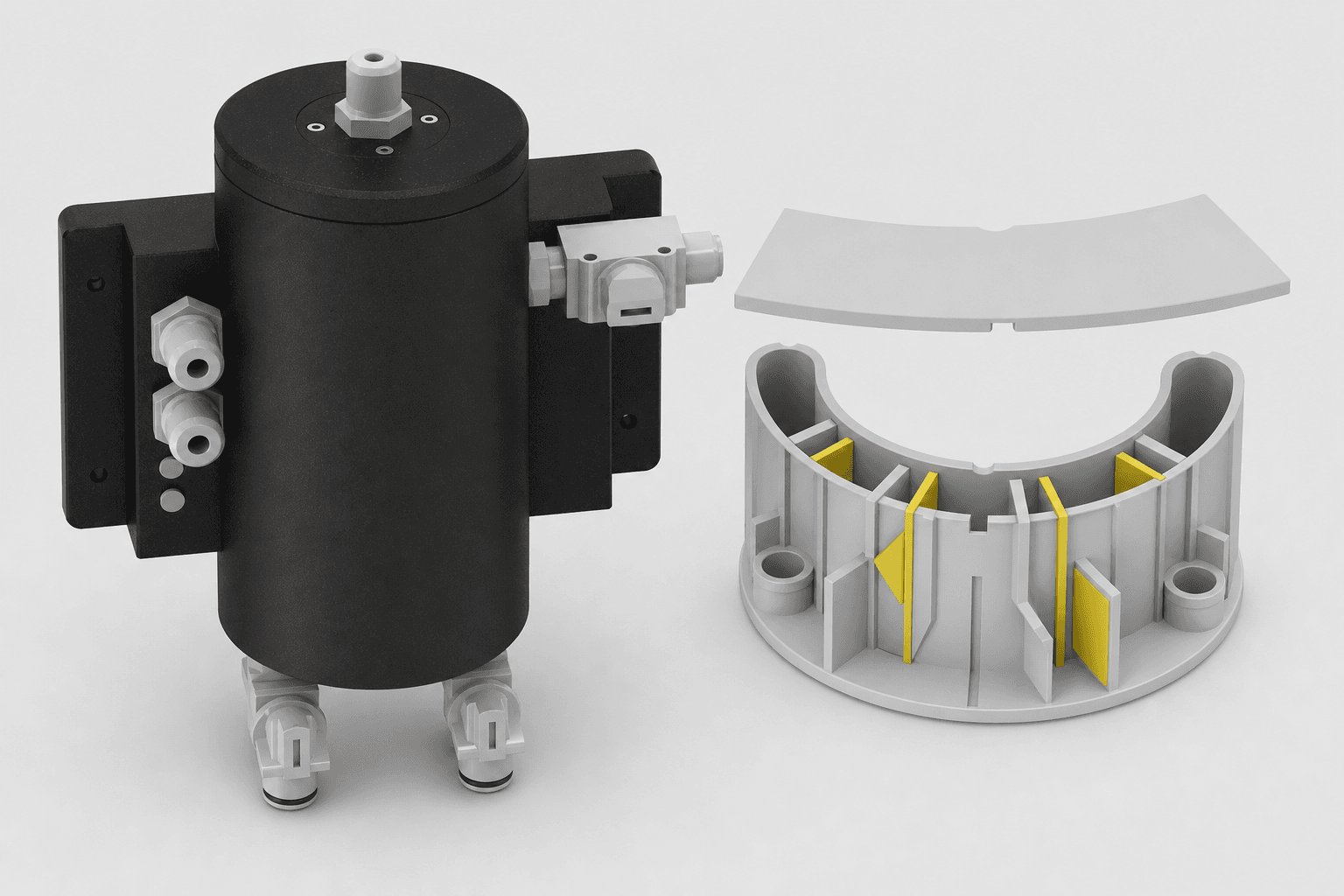

기포 영향을 줄인 탁도 측정
- 텅스텐 광원과 90° 산란광 검출
- 측정셀 앞단의 탈부착식 기포 저감 구조
- 광학부와 시료 유로의 분리 점검·세정
- 측정 범위
- 0–10 NTU
- 분해능
- 0.001 NTU
- 산란광 검출
- 90°
관리 항목램프 광량 · 광학부 오염 · 유로 상태
제품 사양Technology
측정부터 유지관리까지
회전전극 · 기포 저감 광학계 · 현장 제어 · 상태 기반 점검
01 / Measurement
현장 조건에 대응하는 센서 구조
WBFC10

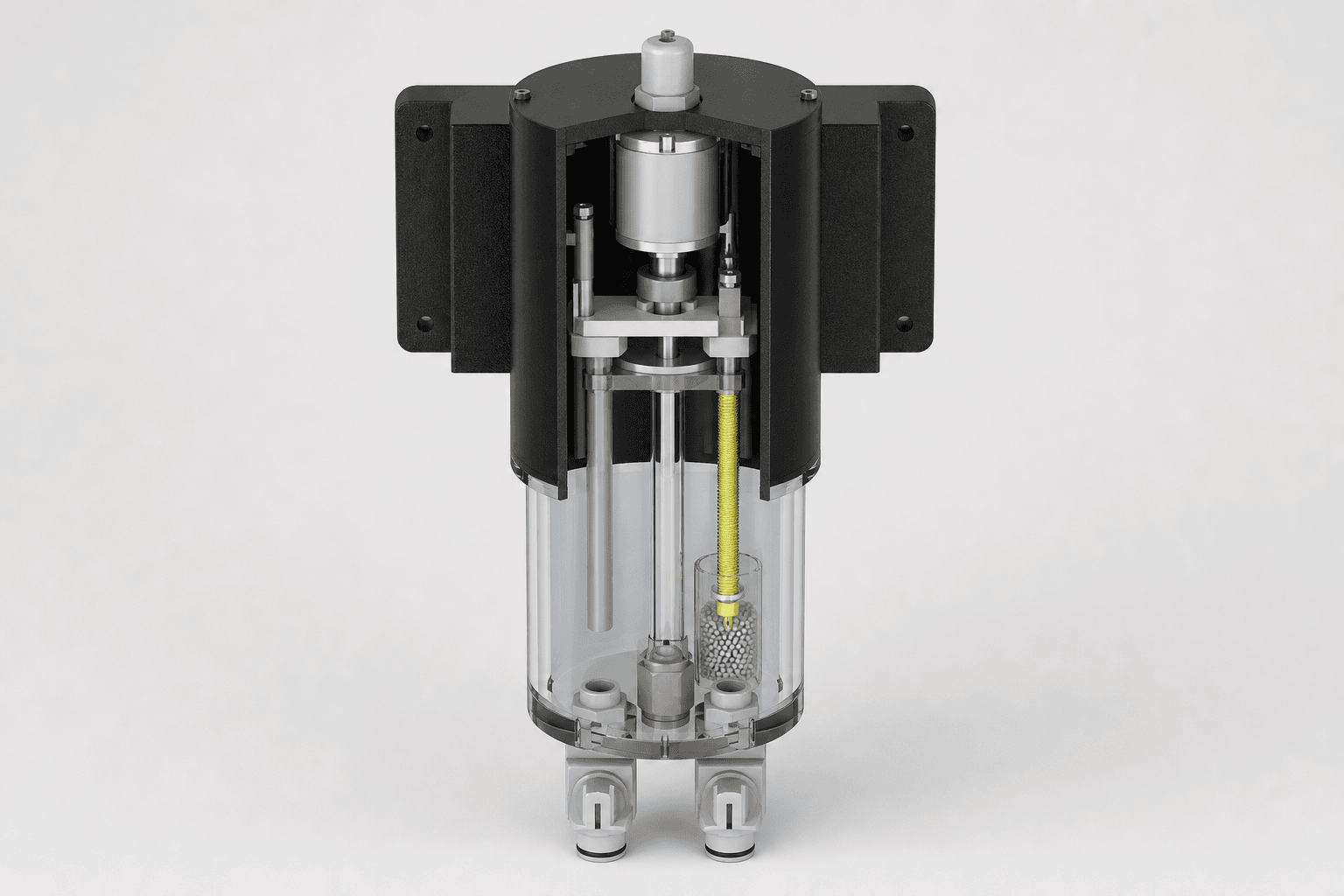

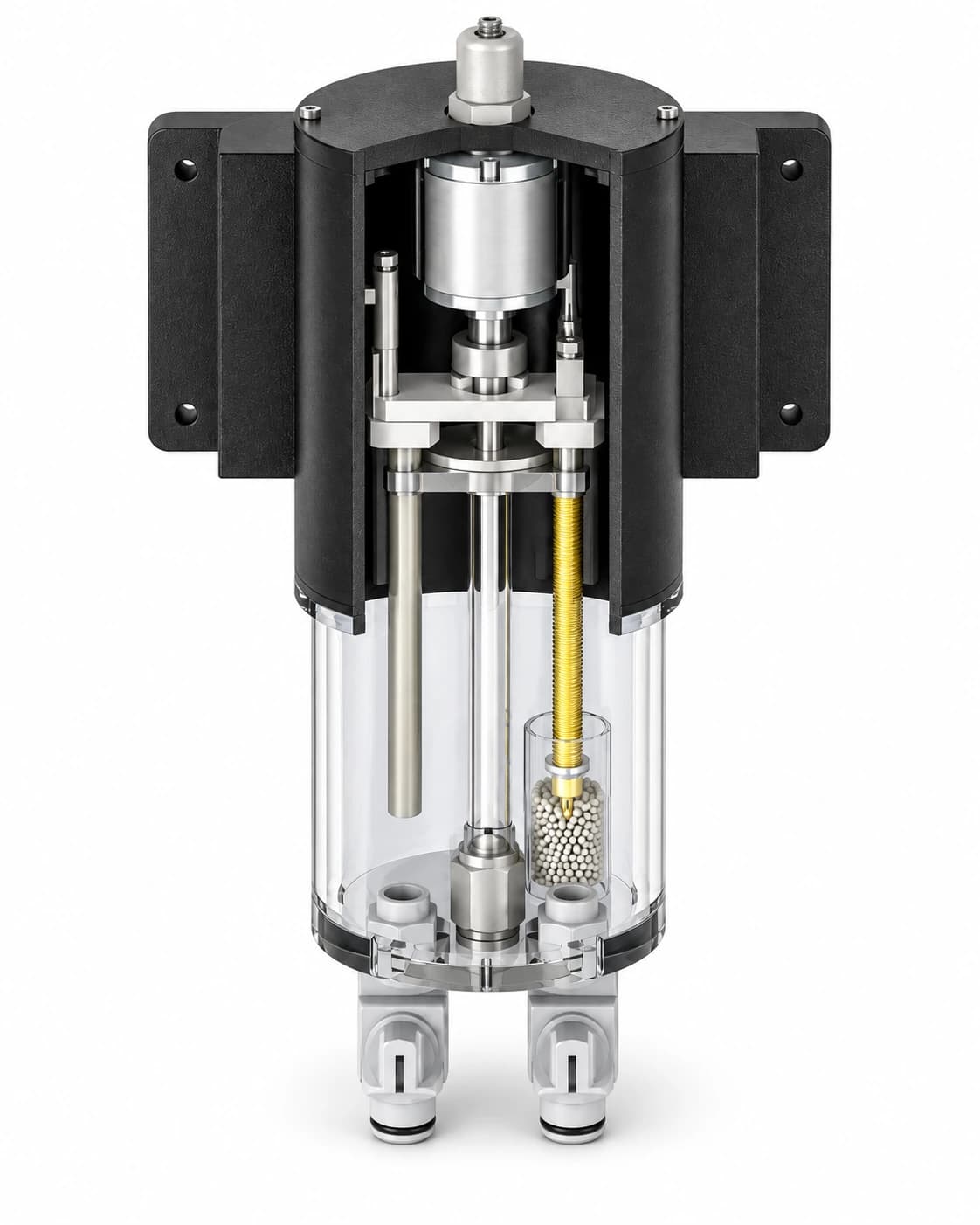

회전전극식 잔류염소 측정
- 무시약 폴라로그래프 방식의 연속 측정
- 전극 회전과 세정용 비즈를 통한 표면 오염 저감
- 진단값에 따른 전극·측정조 점검 및 세정
- 측정 범위
- 0–2.00 mg/L
- 분해능
- 0.01 mg/L
- 90% 응답
- 2분 이내
관리 항목전극 상태 · 측정조 오염 · 세라믹 비즈
제품 사양02 / Controller
측정값 표시부터 상위 시스템 통신까지
WBSC10 기반 표시·교정·기록·경보 통합
- TFT LCD
- 4.3 inch
- 아날로그 출력 2CH
- 4–20 mA
- Modbus 통신
- RS-485
- 릴레이 출력
- 3CH
- 현장 키패드 기반 설정·교정
- SD 데이터 저장 및 Ethernet 선택 사양
- 제어반·PLC·상위 시스템 연동
03 / Connectivity & Diagnostics

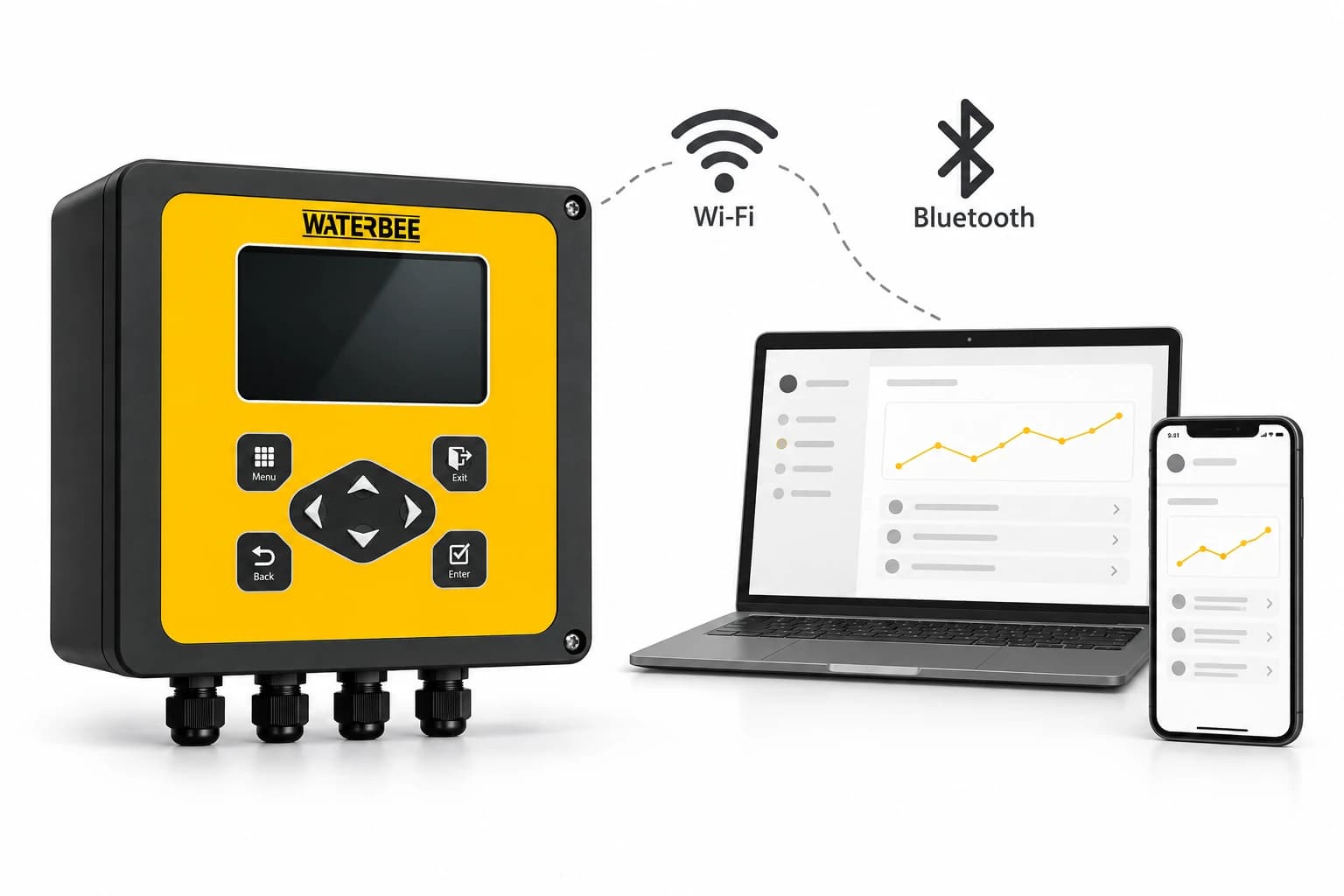

개발 중무선 연결과 지능형 진단
현장 점검의 간소화와 수질 데이터 활용 확대
Bluetooth
스마트폰 초기 설정·근거리 서비스 연결
Wi-Fi
로컬 웹 화면·계측 데이터 전송
AI 상태 분석
이상징후·센서 드리프트 탐지 연구
독립 안전 제어
계측 분석과 릴레이 보호 로직 분리 설계
통신·부하·노이즈 시험 및 현장 검증 단계
04 / Maintenance
센서별 점검과 교체 부품
측정 원리에 맞춘 부품 관리 · 진단값과 교정 이력 기반 점검
WBTU10탁도계
광량·측정 편차 점검
램프 모듈 권장 교체: 2년
WBFC10잔류염소계
전극·측정조 세정
전극 및 세라믹 비즈 상태 점검
WBPH10pH계
월 1회 교정 권장
센서 권장 교체: 2년
WBEC10전기전도도계
전극 오염·교정 편차 점검
센서 권장 교체: 5년
권장 주기: 원수 수질·유량·가동시간에 따라 조정
여과드레인 시스템
차압·전후단 수질·운전 이력 기반 필터 점검
